Смеситель для УПЧ

[ShortWaves]

Добрый день
Сергей Эдуардович, могли бы подсказать, можно ли на выходе вот этого УПЧ применить не кольцевой смеситель, а на двухзатворном ПТ? А также использовать смеситель на двухзатворном ПТ на его входе? Если можно, как правильно их согласовать? Вообще, какие уровни сигнала могут быть на сигнальном затворе ПТ? Спасибо

[US5MSQ]

Здравствуйте.

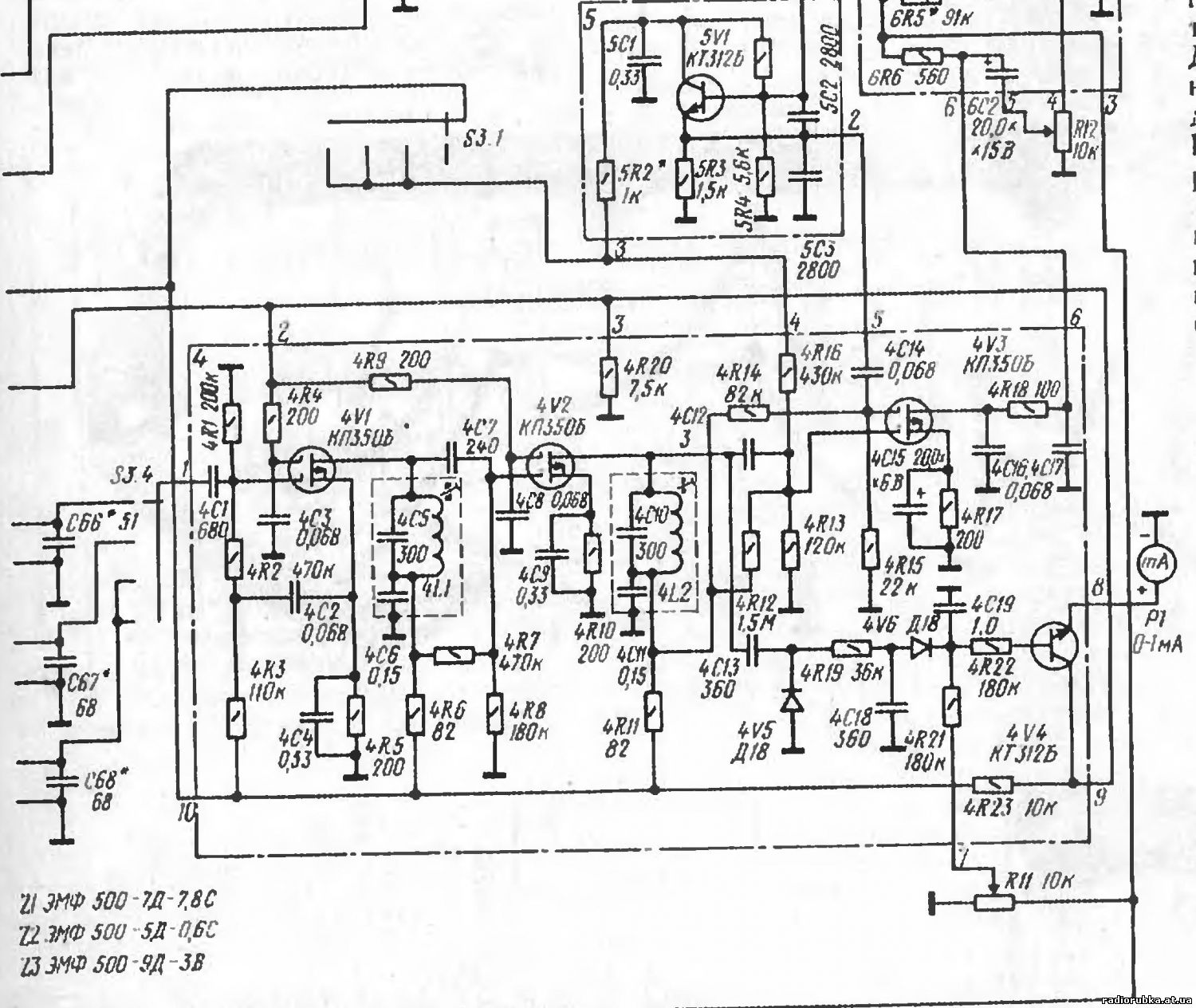

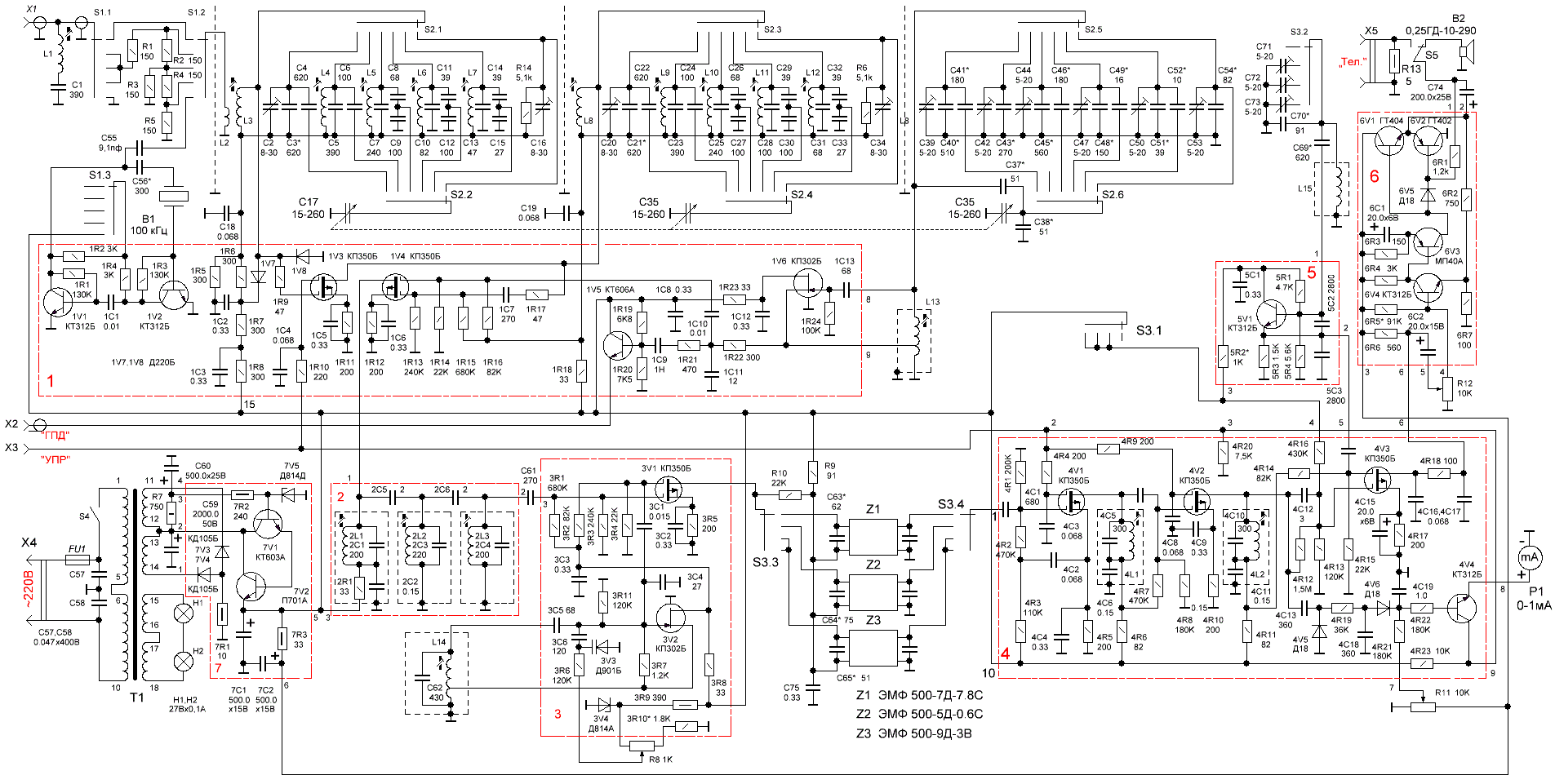

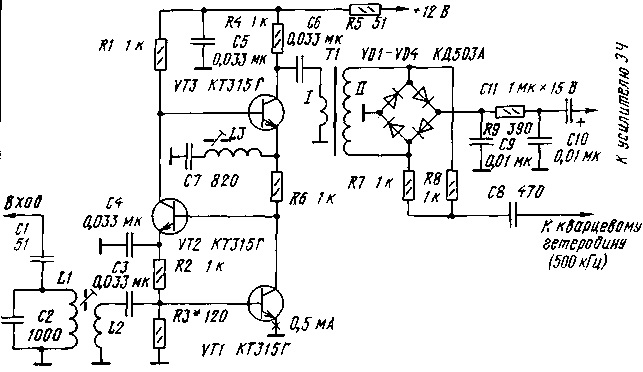

Смесители на двухзатворниках сюда легко вписываются: входной контур ставится в сток первого смесителя, а на первый затвор второго смесителя/детектора сигнал подаём с С6. Разве что усиление этого УПЧ великовато и никак не регулируется, что может привести к перегрузке второго смесителя, впрочем там вполне допустим уровень сигнала до сотен мВэфф - при условии что полоса пропускания тракта ПЧ будет порядка 3 кГц. А вот ДД первого смесителя порядка 70 дБ по интермодуляции и примерно 90 дБ по блокированию, так что при чувствительности порядка 1 мкВ допустимый уровень входных сигналов по первому затвору не более 30 мВэфф.

[ShortWaves]

Спасибо! Сергей, а если мы на второй смеситель не будем подавать сигнал опорника, он сможет работать как амплитудный детектор?

[US5MSQ]

Не знаю, не пробовал...

[ShortWaves]

Не знаю, не пробовал...

Тогда будем экспериментировать. Есть обнадеживающие заметки на эту тему, например здесь
https://www.e-reading.club/chapter.php/ ... vetah.html

[lado]

to ShortWaves
Возможно - то, что вам нужно...
Правда, двухзатворник (КП306, КП350) по нынешним временам - архаичный. Можно попробовать КП327 или буржуйские BF961, BF981, BF998, - но, вероятно, придётся подбирать режимы.

[lado]

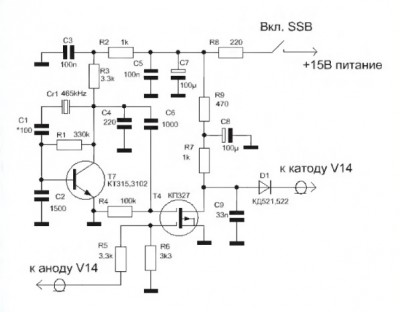

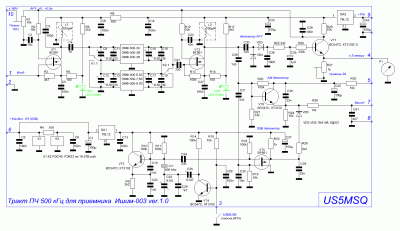

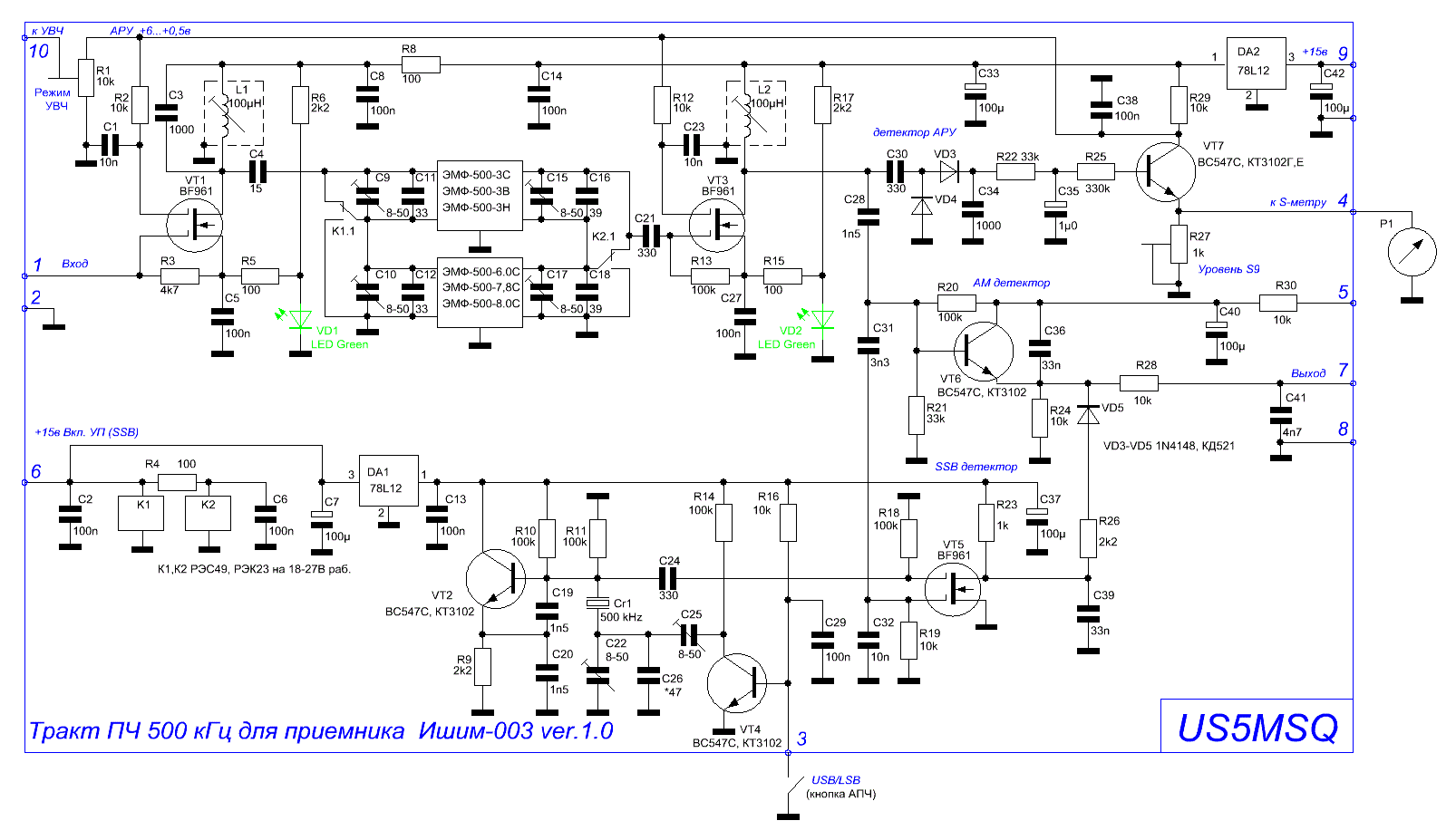

Можно ещё рассмотреть, как вариант, применение раздельных (амплитудного и смесительного) детекторов в тракте ПЧ, разработанного Сергеем для РПУ "ИШИМ-003":

[lado]

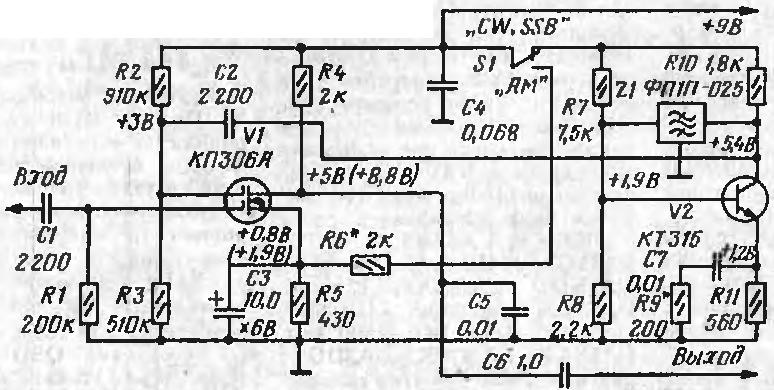

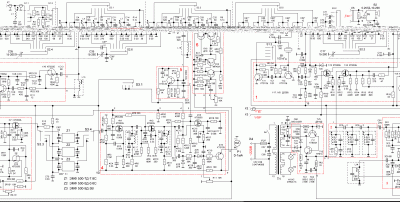

Вот ещё вариант совмещённого (АМ/SSB) детектора (4V3 согласно схемы) на двухзатворном полевике (опять же КП306/КП350) в легендарной конструкции Я.С.Лаповка "Базовый приёмник КВ радиостанции":

[ShortWaves]

Вот ещё вариант совмещённого (АМ/SSB) детектора (4V3 согласно схемы) на двухзатворном полевике (опять же КП306/КП350) в легендарной конструкции Я.С.Лаповка "Базовый приёмник КВ радиостанции":

to ShortWaves
Возможно - то, что вам нужно...
Правда, двухзатворник (КП306, КП350) по нынешним временам - архаичный. Можно попробовать КП327 или буржуйские BF961, BF981, BF998, - но, вероятно, придётся подбирать режимы.

Спасибо большое, загрузили меня исследовательской работой ))

[ShortWaves]

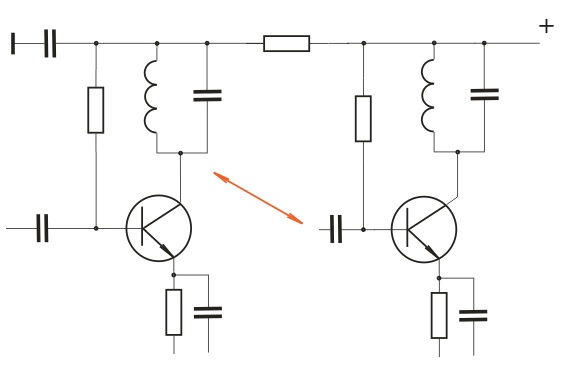

Сергей Эдуардович, а могли бы посоветовать, как правильнее и проще согласовать два последовательных резонансных каскада УПЧ для расхожих частот 0.5, 5 и 9 мГц, если используем обычные биполярные транзисторы? Спасибо
