ИЗМЕРЕНИЕ Q И РЕЗОНАНСНОЙ F КОНТУРОВ

[R4HAS]

Спасибо.

[R4HAS]

На высокоомном щупе выставил напряжение на коллекторе Т2 3.3в неравномерность в полосе до 100кГц-65 МГц уменьшилась до 7 дБ. Уровень шумовой дорожки на NWT-7 -86дБ на закороченном входе (без щупа -93дБ). Не знаю к чему еще и стремиться. Как ни менял монтаж, входная емкость 7.3- 7.5пФ. В схеме тестера контуров входная емкость 4.9пФ, но там же на входе конденсатор 1пф, а здесь 4.7пф
Изначально вместо J310 поставил КП303Е. Сигнал на выходе щупа с затуханием в -20дБ. Вернул J310. Теперь понятно почему в схеме тестера контуров вершина АЧХ контура у меня никогда не показывает выше -20дБ, в нем такой же КП303Е из той же пачки. Может бракованные.

[US5MSQ]

На высокоомном щупе выставил напряжение на коллекторе Т2 3.3в неравномерность в полосе до 100кГц-65 МГц уменьшилась до 7 дБ. Уровень шумовой дорожки на NWT-7 -86дБ на закороченном входе (без щупа -93дБ). Не знаю к чему еще и стремиться. Как ни менял монтаж, входная емкость 7.3- 7.5пФ. В схеме тестера контуров входная емкость 4.9пФ, но там же на входе конденсатор 1пф, а здесь 4.7пф
Изначально вместо J310 поставил КП303Е. Сигнал на выходе щупа с затуханием в -20дБ. Вернул J310. Теперь понятно почему в схеме тестера контуров вершина АЧХ контура у меня никогда не показывает выше -20дБ, в нем такой же КП303Е из той же пачки. Может бракованные.

отличный результат в широкополосном режиме. Для просмотра реальной АЧХ в этом режиме не забывайте пользоваться математической коррекцией
А в узкополосном не должно быть никаких проблем с измерением от 0 дБ и мат.коррекция не требуется, просто перед измерением в конкретной полосе частот нужно провести стандартную калибровку щупа.

[ur4mnf]

подскажите такой вопрос- можно ли посмотреть характеристику дпф на кольцах амидон (3х контурные) при помощи щупа?

[US5MSQ]

Здравствуйте.
Для измерения АЧХ (на любых катушках) на вход ПДФ нужно подать испытательный сигнал, т.е. подключить ГСС или NWT, а на выход ПДФ нужно подключить согласованную нагрузку и измеритель уровня (например 50-омный вход детектора NWT) - Не представляю себе, как это можно сделать при помощи щупа с одним входом/выходом?

[ur4mnf]

Сергей Эдуардович! Извиняюсь за не совсем корректный вопрос,с nwt только начал разбираться и пытался безуспешно проверить настройку дпф.Картинки естественно не туда,поэтому и шатания, всевозможные пробы и ошибки. Выход дпф надо нагружать на 50ом если nwt и дпф на 50 ом? Понимаю что не из этого раздела.

[US5MSQ]

Если Ваш ДПФ рассчитан на 50 Ом входа и выхода, то NWT , имеющий аналогичные 50-омные вход/выход, подключается к нему напрямую.

[RadiomannDE]

Добрый день Сергей Эдуардович.

Хочу Вам выразить благодарность за вашу конструкцию щупа-приставки. Я изготовил его
согласно вашим рекомендациям и очень им доволен, работает отлично.
Вместо транзистора J310 я поставил BF245, сопротивление R3, после подбора режима транзистора
Т2 оказалось 150 Ом.
К стати я изготовил и некоторые другие щупы по вашим описаниям, всё отлично функционирует,
как впрочем и все ваши разработки.

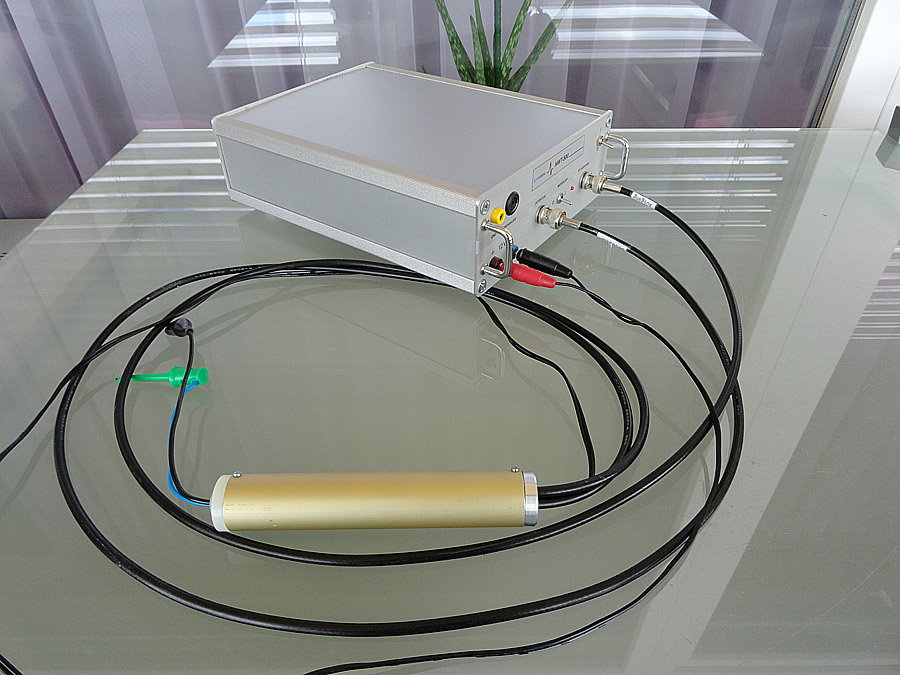

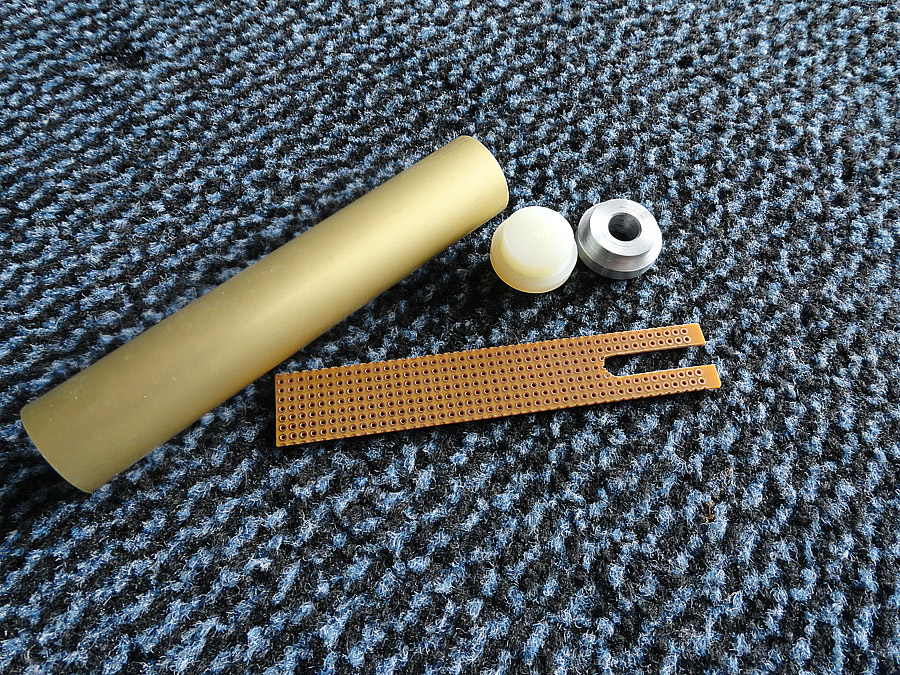

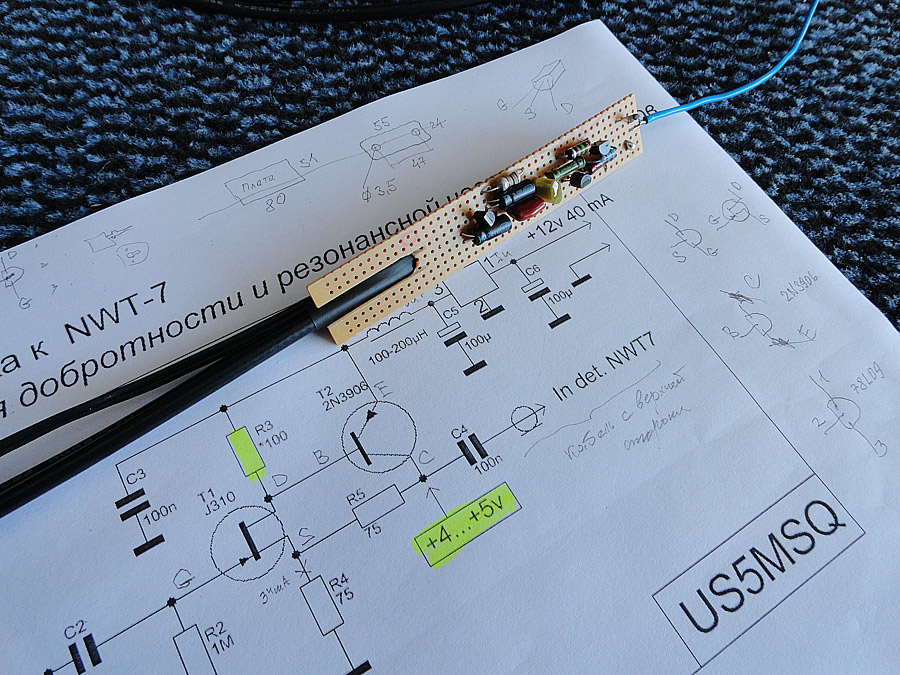

Пара фотографий щупа:

[US5MSQ]

Здравствуйте, Фёдор Фридрихович.
Я рад, что Вам понравилась работа этого щупа.
Спасибо за добрые слова и фотоотчёт. Всё сделано аккуратно и добротно, что, впрочем и не удивительно в руках такого Мастера!
И в свою очередь , пользуясь случаем , хочу выразить свое искреннее восхищением Вашей реставрационной деятельностью , настолько феноменальные по качеству и красоте выходят из-под Ваших поистине золотых рук старые приемники

[UT6MAL]

Посмотрел видео.
Да, упорство, терпение и мастерство творят чудеса.
Мастеру респект.
