Простые супергетеродинные приемники на двухзатворных ПТ(Ч.2)

[aleks71]

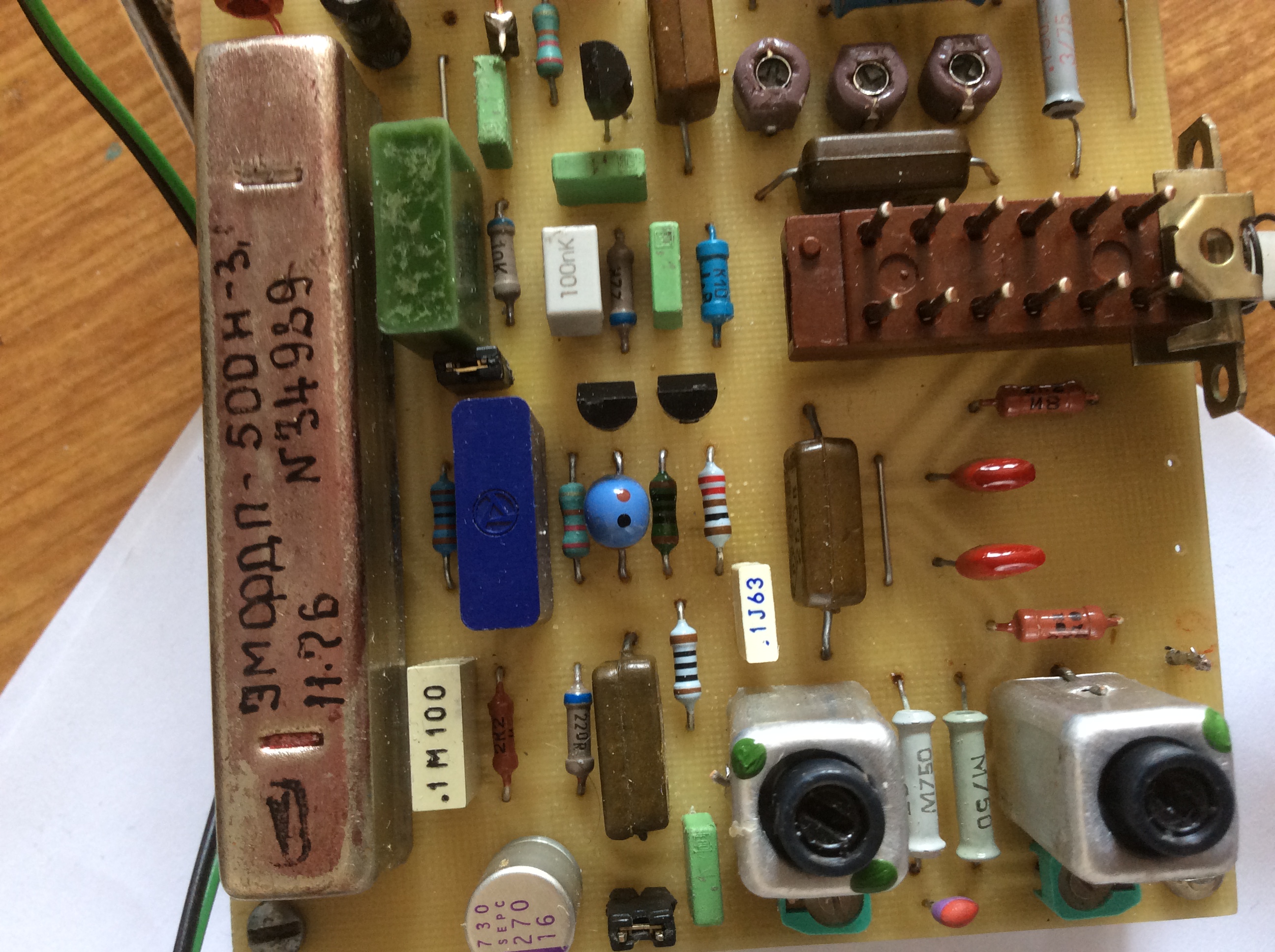

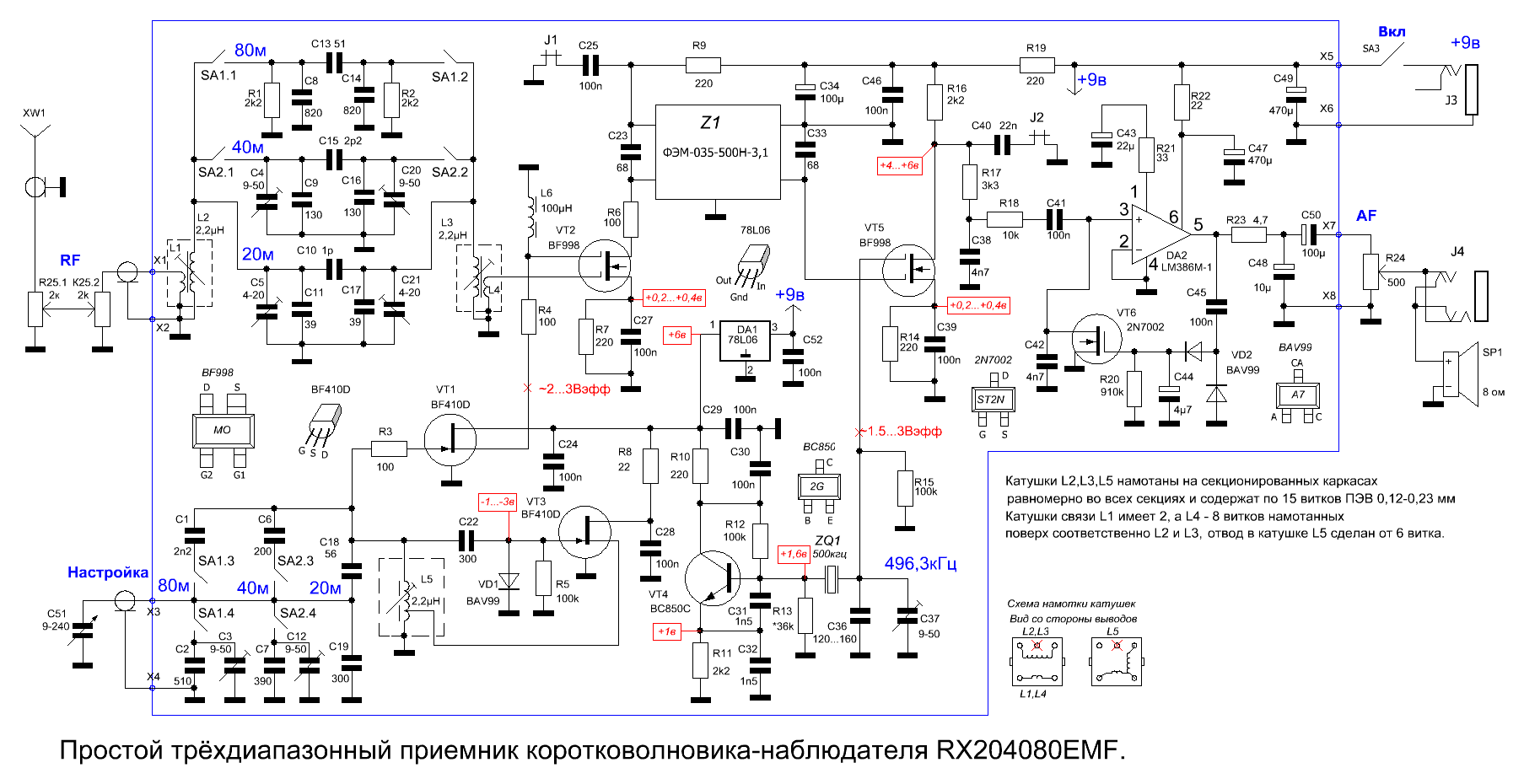

Схема .

[aleks71]

Схема

[US5MSQ]

Ну тогда нужно выставить 496,3 кГц с отклонением не больше 100 Гц

[aleks71]

Сергей Эдуардович , здравствуйте.

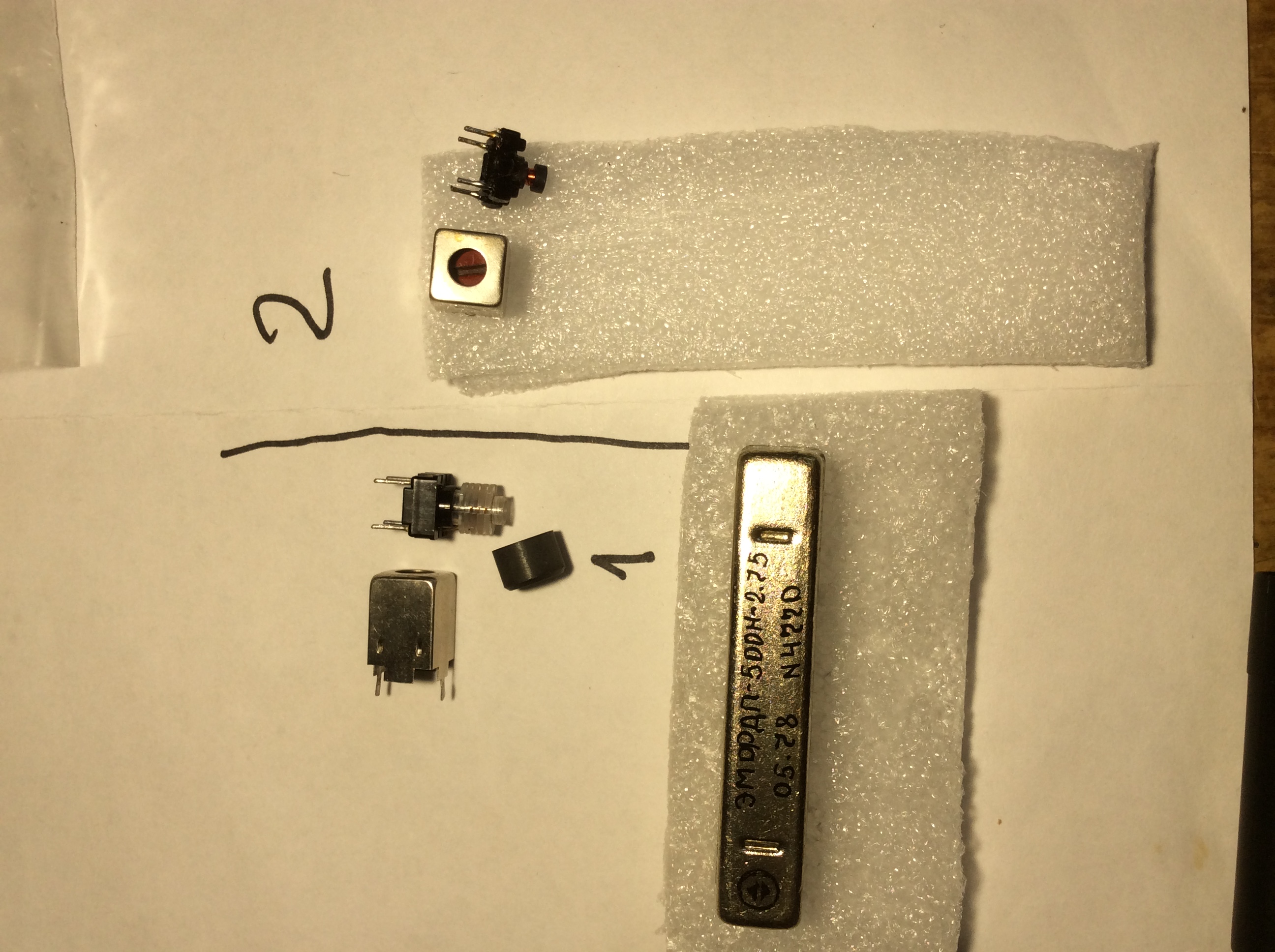

1. В начале темы предлагалось использовать катушки ( по фото) 2 какие по ним намоточные данные? Или вы рекомендуете использовать катушки фото 1? «Горячий конец» по катушкам в Ваших пояснениях это «начало» ?
2. При сборке L5 необходимо феритовую или пластиковую «юбку» применять?
3.при использовании эмф на ....н ...2,75 какая частота должна быть установлена? В одном месте пишут 496,65 в других 498,33? Необходимо менять номиналы в схеме при применении этого фильтра.
4. Применение подстроечных конденсаторов параллельно с23 и с33 необходимо? Если да то в каком случае.
5. В ВЧ пробнике можно диод д310 применить?
6. При применении vt3 bf245 резистор r8 -220 а при bf410 -22 ? Или сопротивление должно быть одинаково -22ома при замене транзисторов.
Спасибо

[Dmitriy]

Здравствуйте Сергей Эдуардович. Если можно, я задам вопрос не совсем про обсуждаемый здесь приёмник, а про возможность применения его части - смесителя, в другом приёмнике.

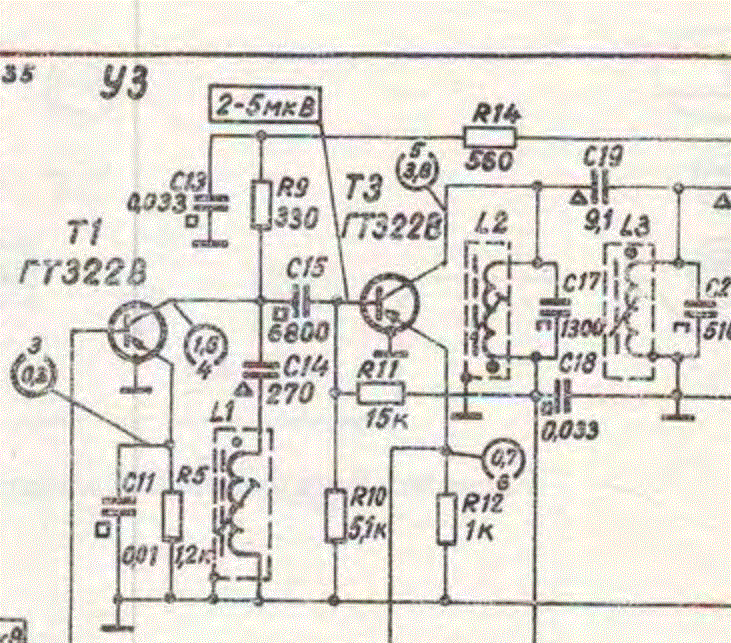

Восстановил "Спидола-230-1", и хотелось бы доработать его введением дополнительно пьезофильтра, типа ФП1П1-61. Как вариант, интересен первый смеситель вашего приёмника. Ниже - участок схемы, куда планирую вставить данный смеситель. Т1- УВЧ, Т3- смеситель. Как лучше сделать? Думаю УВЧ удалить, сигнал сразу на затвор ПТ, в нагрузке пьезофильтр, транзистор УПЧ Т3 оставить. Сигнал гетеродина наверняка придётся усиливать. Входное пьезофильтра 2-3 кОм. Как правильно согласовать вход/ выход, что б не потерять чувствительность?

[US5MSQ]

Сергей Эдуардович , здравствуйте.
1. В начале темы предлагалось использовать катушки ( по фото) 2 какие по ним намоточные данные? Или вы рекомендуете использовать катушки фото 1? «Горячий конец» по катушкам в Ваших пояснениях это «начало» ?
2. При сборке L5 необходимо феритовую или пластиковую «юбку» применять?
3.при использовании эмф на ....н ...2,75 какая частота должна быть установлена? В одном месте пишут 496,65 в других 498,33? Необходимо менять номиналы в схеме при применении этого фильтра.
4. Применение подстроечных конденсаторов параллельно с23 и с33 необходимо? Если да то в каком случае.
5. В ВЧ пробнике можно диод д310 применить?
6. При применении vt3 bf245 резистор r8 -220 а при bf410 -22 ? Или сопротивление должно быть одинаково -22ома при замене транзисторов.
Спасибо

Здравствуйте.
1.намоточные данные для катушки на каркасе ( по фото) 2 можно рассчитать по формуле для расчета числа витков W=6*SQRT(L[мкГн]). Т.о. для получения 2,2 мкГн требуется намотать 9 витков.
намоточные данные для катушки на каркасе ( по фото) 1 можно рассчитать по формуле для расчета числа витков W=11*SQRT(L[мкГн]) Т.о. для получения 2,2 мкГн требуется намотать 15 витков.
Применять можно и те и другие, просто у последних будет немного меньшее ( примерно на 3-4 дБ)затухание на 14 МГц
2. Обязательно применять полный комплект - если с каркасом идёт ферритовая юбка, то её ставить обязательно.
3.4 Прочитайте описание приемника https://us5msq.com.ua/prostye-supergete ... nzistorax/ и https://us5msq.com.ua/prostye-supergete ... x-chast-2/ там всё очень подробно изложено
5. Нет, Д310 не подходит. Д311 можно заменить на Д18,Д20, 1Д507а, в краней случае Д9,Д2
6.Должно быть именно так vt3 bf245 резистор r8 -220 а при bf410 -22

[US5MSQ]

Здравствуйте Сергей Эдуардович. Если можно, я задам вопрос не совсем про обсуждаемый здесь приёмник, а про возможность применения его части - смесителя, в другом приёмнике.
Восстановил "Спидола-230-1", и хотелось бы доработать его введением дополнительно пьезофильтра, типа ФП1П1-61. Как вариант, интересен первый смеситель вашего приёмника. Ниже - участок схемы, куда планирую вставить данный смеситель. Т1- УВЧ, Т3- смеситель. Как лучше сделать? Думаю УВЧ удалить, сигнал сразу на затвор ПТ, в нагрузке пьезофильтр, транзистор УПЧ Т3 оставить. Сигнал гетеродина наверняка придётся усиливать. Входное пьезофильтра 2-3 кОм. Как правильно согласовать вход/ выход, что б не потерять чувствительность?

Здравствуйте.
Я не знаю Вашей цели, но не уверен, что это хорошая идея - лепить сюда двухзатворник, ведь потребуется полностью перелопатить тракт ВЧ, а видимых преимуществ не получите

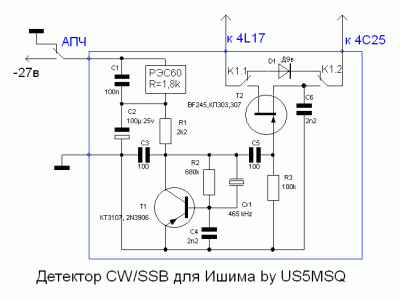

Да и родной ФСС имеет хорошую селективность для АМ. Пьезофильтр в общем-то тоже не особо нужен, но может быть полезен, если захотите принимать SSB, ну тогда его проще всего поставить вместо ( и на месте) внутренних контуров (L3,L4) ФСС, а смесительных детектор сделать аналогично показанному здесь -тогда и АМ сохранится и АРУ будет эффективно работать в обоих режимах. Схема опорного гетеродина может быть любой, не обязательно на кварце

[Dmitriy]

Спасибо за ответ. SSB/ CW не предполагал сюда вводить. И так есть на чём слушать. Чисто вещательные диапазоны. Ну и может поставить доп. планку для АМ 5-й категории... Как понял, что для АМ данный аппарат достаточен. Позже перенастрою ПЧ тракт, наверняка от времени расстроился ФСС и оставлю как есть, без переделок.
Ещё раз спасибо за ваш труд.

[aleks71]

Сергей Эдуардович здравствуйте! Спасибо за ответ. Почему при замкнутой перемычке J2 звук тихий почти ничего не слышно. Снимаю перемычку звук громкий. И по поводу питания. При 12 в. Режимы указанные на схеме остаются прежними ?
Я привольно понял что при эмф 500н-2,75 частоту необходимо установить 496,65? Спасибо

[US5MSQ]

Сергей Эдуардович здравствуйте! Спасибо за ответ.
1.Почему при замкнутой перемычке J2 звук тихий почти ничего не слышно. Снимаю перемычку звук громкий.
2.И по поводу питания. При 12 в. Режимы указанные на схеме остаются прежними ?
3.Я привольно понял что при эмф 500н-2,75 частоту необходимо установить 496,65? Спасибо

Здравствуйте.
1. Вероятно неисправен конденсатор С40 или завышена его емкость
2. Да, практически прежними
3.Правильно
