Re: Трансивер STEP II

Сообщение US5MSQ »

Здравствуйте.
Это хорошо, что Вам понравилась работа основной платы в режиме приема, по вот плохо то, что Вы, как и многие другие коллеги, невнимательно читаете прилагаемые инструкции по сборке и настройке и описания узлов. :evil: А ведь там есть ответы почти на все Ваши вопросы. Я уже не говорю о том, что многое уже обсуждалось здесь на форуме. :roll: Итак, отвечаю по порядку заданных вопросов
1. Цитата из руководства синтезатора:
"устанавливается частота генератора детектора для нижней боковой. IF LSB в телефоне (SSB) и цифре (DIGI), как правило, она устанавливается примерно на 300 Гц ниже нижней границы полосы пропускания КФ по уровню -6дБ. Изменение параметра перестройкой валкодером. Шаг перестройки можно изменить кнопкой STEP.
После установки нажимаем кнопку MODE. Во второй строке будет сообщение «*STORE*» и контролер перейдёт в установку IF USB. В телефоне (SSB) и цифре (DIGI), как правило, она выставляется примерно на 300 Гц выше верхней границы полосы пропускания КФ по уровню -6дБ
IF CWL в телеграфе (CW), при одном КФ частота = IF LSB
IF CWU в телеграфе (CW) , при одном КФ частота = IF USB"
Что здесь непонятно ? :roll: Отдельного телеграфного КФ у нас нет, более того генератор опорной частоты у нас не переключаемый, т.е. в штатном включении и смены боковой не предусмотрено, т.е. в меню достаточно выставить только значения IF LSB=IF CWL=DIGI примерно на 300 Гц ниже нижней границы полосы пропускания КФ по уровню -6дБ
2. Да для компенсации потерь и повышения чутья на верхних диапазонах. Цитата из описания платы ПДФ https://us5msq.com.ua/kv-transiver-step-ii-plata-pdf/
"Потери сигнала в полосе пропускания на верхних диапазонах не превышают 4 дБ, а на нижних – не более 6 дБ. Последнее сделано специально путем уменьшения межконтурной ёмкости связи для выравнивания уровня выходного сигнала ПУМ в режиме ТХ и, в общем-то полезно и в режиме приёма, т.к., частично компенсирует повышенный уровень шумов и помех на НЧ диапазонах. С этой же целью сделана частотная коррекция усиления и в УВЧ, выполненном на транзисторе VT3 по типовой трансформаторной схеме. При указанной на схеме величине конденсатора С95 коэффициент усиления УВЧ плавно изменяется от +6 дБ на диапазоне 1,8 МГц до +15 дБ на диапазоне 28 МГц."
3.САТ. Реализован протокол Кенвуда. Подключение к компьютеру производится через СОМ-порт. Настройки стандартные. Скорость 115200(!) В настройках логгера нужно включить РТТ через САТ команду. В программе WSJT-X в настройках выбирать трансивер KENWOOD TS-50S или T-S140.
Подключение по CAT интерфейсу позволяет управлять настройкой некоторыми функциями синтезатора с компьютера и наоборот, считывать информацию в компьютер - погуглитесь, в интернете много информации по теме.
А вот видео от Вячеслава по подключению Ёжика к компу https://www.youtube.com/watch?v=Wf_ALLfpNgY&t=8s
Я "цифрой" и подключением к компьютеру никогда не занимался, так что подсказать ничего не смогу. Единственно, что хочу заметить, что в отсутствие физического COM-порта подключиться через кабель конвертер COM-USB будет проблематично, поскольку не все современные кабели не обеспечивают 100% эмуляцию COM-порта
4.Цитата из инструкции к плате ФНЧ: " Допустимым считается согласование, если показания индикатора на превысят 20% от максимальных, что соответствует КСВ примерно равному 2.
Преимущество КСВ-метра на основе резистивного моста над классическими, кроме простоты реализации, в том, что при любых аварийных ситуациях при настройке антенной цепи (вплоть до обрыва или короткого замыкания), что отнюдь не редкость при подключении случайных антенн, КСВ на выходе транзисторного УМа не превысит 2, т.е. УМ остаётся надёжно защищённым. "
5. пайка обеспечивает лучшее качество и надежность сильнотоковых ВЧ соединений. Впрочем сейчас доступны разные виды малогабаритных ВЧ разъёмов и если очень хочется, почему нет? :)
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Аватара пользователя
Vit61
Сообщения: 16
Зарегистрирован: 27 янв 2025, 14:45
Позывной: UR4UTU

Re: Трансивер STEP II

Сообщение Vit61 »

Спасибо за развернутый ответ и крайне полезную информацию.
По ряду вопросов Вы подтвердили мои предположения.
С CAT-интерфейсом буду разбираться. Хочется чтобы было взаимодействие с компом.
На платы ФНЧ и УМ буду ставить разъемы SMA. Как вариат, - с одной стороны разъем (ФНЧ), а с другой кабель впаивается в плату(УМ) или на антенный разъем трансивера. В продаже есть даже готовые концевики с SMA разъемами. При таком решении можно легко снять любую плату.

С уважением и благодарностью,
Виталий
UR4UTU
Аватара пользователя
zacharovich
Сообщения: 20
Зарегистрирован: 21 мар 2025, 18:43

Re: Трансивер STEP II

Сообщение zacharovich »

Здраствуйте Сергей Эдуардович а так же все участники форума. Зовут меня Игорь . Ранее я собирал шарманки на выходных лампах ГУ-50 и с трансиверами дела не имел. И вот решил перейти как говорится на новый уровень. Так что я новичок в этом деле. и если у меня будут какие-то непонятные вопросы прошу не пинать нагами. У Вас Сергей Эдуардович я приобрел наборы для сборки основной платы и платы ПДФ трансивера STEP 2 а так же синтезатор SuperVFO LCD AM ver/1.4. Платы ПДФ и основную плату Step 2 я спаял буду проверять и настраивать. Паять платы было одно удовольствие все ясно и понятно если внимательно читать инструкции. Спасибо Сергей Эдуардович за такие прекрасные наборы. Но как у любого новичка возникают и вопросы. Прочитал весь форум и не нашел для себя ответа. Так вот по плате ПДФ Step 2. Я так понял что для того чтобы переключить диапазоны на плате ПДФ есть разъем обозначенный как А,В,С,D на который подается частотный код. И например что бы включить диапазон 7 Мгц на дишефратор нужно подать сигнал с кодом 0100 т.е. как я понимаю на контакт В указанного разъема нужно подать положительный потенциал например
+5 Вольт чтобы сработал дешифратор. Я правильно понимаю? Ведь такого разъма АВСD на синтезаторе SuperVFO LCD AM ver/1.4. нет. Он есть на синтеезаторе Ежик. В этом я стал только сейчас разбираться. Подскажите мне как можно переключать диапазоны на плате ПДФ ? На галетном ппереключателе которым я переключаю диапазоны синтезатора у меня есть свободные контаакты через которые я могу подавать +5 вольт на контакты разъема АВСD платы ПДФ и одновременно переключать диапазоны синтезатора и ПДФ. Я правильно мыслю или нужен какой то другой способ? Заранее огромное ссппасибо. С Уважением Литвинюк Игорь.
Аватара пользователя
US5MSQ
Сообщения: 5168
Зарегистрирован: 07 фев 2016, 09:29
Позывной: US5MSQ
Откуда: г. Киев
Контактная информация:

Re: Трансивер STEP II

Сообщение US5MSQ »

Здравствуйте.
Трансивер STEP II оптимизирован под синтезатор Ёжик ver.3. Его и рекомендуется здесь применять, особенно если Вы новичок.
В принципе можно попробовать временно приспособить и SuperVFO LCD AM, но только с ограниченной функциональностью: будет только 6 диапазонов и придётся поставить механические переключатели включения телеграфа, аттенюатора и предУВЧ. Поскольку в синтезаторе SuperVFO LCD AM нет выхода на дешифратор, для коммутации диапазонов потребуется свободная секция переключателя диапазонов. На плате ПДФ нужно изъять микросхему дешифратора U2, переключение диапазонов производить непосредственно замыкая этой секцией переключателя диапазонов соответствующую группу диодов на общий провод. Между выводами дешифратора на плате и соответствующими выводами галетника нужно подпаять провода так, как показано на схеме
Вложения
Переключение диапазонов галетником для синтезатора SuperVFO.GIF
Переключение диапазонов галетником для синтезатора SuperVFO.GIF (6.56 КБ) 596 просмотров
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Аватара пользователя
UT5ULJ
Сообщения: 244
Зарегистрирован: 24 май 2017, 19:42
Позывной: UT5ULJ
Откуда: Киев

Re: Трансивер STEP II

Сообщение UT5ULJ »

US5MSQ писал(а): "устанавливается частота генератора детектора для нижней боковой. IF LSB в телефоне (SSB) и цифре (DIGI), как правило, она устанавливается примерно на 300 Гц ниже нижней границы полосы пропускания КФ по уровню -6дБ. Изменение параметра перестройкой валкодером. Шаг перестройки можно изменить кнопкой STEP.
После установки нажимаем кнопку MODE. Во второй строке будет сообщение «*STORE*» и контролер перейдёт в установку IF USB. В телефоне (SSB) и цифре (DIGI), как правило, она выставляется примерно на 300 Гц выше верхней границы полосы пропускания КФ по уровню -6дБ
IF CWL в телеграфе (CW), при одном КФ частота = IF LSB
IF CWU в телеграфе (CW) , при одном КФ частота = IF USB"
Что здесь непонятно ? :roll: Отдельного телеграфного КФ у нас нет, более того генератор опорной частоты у нас не переключаемый, т.е. в штатном включении и смены боковой не предусмотрено, т.е. в меню достаточно выставить только значения IF LSB=IF CWL=DIGI примерно на 300 Гц ниже нижней границы полосы пропускания КФ по уровню -6дБ
:)
Я так понимаю єти настройки делают те кто не паял кварт на втором смесителе и подает туда частоту с синтезатора BFO ?
Вложения
частота детектора.png
Старайтесь все делать максимально хоошо, ху....во оно само получится.
Аватара пользователя
US5MSQ
Сообщения: 5168
Зарегистрирован: 07 фев 2016, 09:29
Позывной: US5MSQ
Откуда: г. Киев
Контактная информация:

Re: Трансивер STEP II

Сообщение US5MSQ »

Эти настройки меню нужно делать всем, чтобы рабочая частота трансивера совпадали с частотой на экране синтезатора, а вот активировать в меню второй выход (BFO) Si5351a и подавать сигнал BFO на основную плату нужно только тем, кто не делал/не ставил кварцевый опорный гетеродин на плате.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Аватара пользователя
zacharovich
Сообщения: 20
Зарегистрирован: 21 мар 2025, 18:43

Re: Трансивер STEP II

Сообщение zacharovich »

Огромное спасибо Сергей Эдуардович. Результаты своих работ выложу на фото. С Уважением Литвинюк Игорь.
Аватара пользователя
UT5ULJ
Сообщения: 244
Зарегистрирован: 24 май 2017, 19:42
Позывной: UT5ULJ
Откуда: Киев

Re: Трансивер STEP II

Сообщение UT5ULJ »

US5MSQ писал(а):Эти настройки меню нужно делать всем, чтобы рабочая частота трансивера совпадали с частотой на экране синтезатора, а вот активировать в меню второй выход (BFO) Si5351a и подавать сигнал BFO на основную плату нужно только тем, кто не делал/не ставил кварцевый опорный гетеродин на плате.
Ясно. Спасибо. Сделаю эти ТАНЦЫ С БУБНОМ.
Старайтесь все делать максимально хоошо, ху....во оно само получится.
Аватара пользователя
zacharovich
Сообщения: 20
Зарегистрирован: 21 мар 2025, 18:43

Re: Трансивер STEP II

Сообщение zacharovich »

Сеергей Эдуардович доброе время суток.
Продолжаю работу с транссивером Стэп-2. Подключил оссновную плату и синтезатор. пока мисть без платы ПДФ. Падалл питание и траансивер ожил. Стал слышен шум эфира на вращение энкодера есть реакция. Механическим переключателем диапазоны на сентизаторе переключаются. На вход основной платы включил антену. Как будто все хорошо. я аж обрадовался. Включил диапазон 40 метров но радиолюбителей не услышал.Я посчитал что это из за не правильной настройки синтезатора т.е я не ввел опорную частоту. Согласно паспорта на кварцевый фильтр QF1U-8 №18 нижняя граница пропускания 7997.384 кГц верхняя грааница пропускания 8000.234 согласно этих данных я открыл меню синтезатора КВ Super LCD AM ver.1.4 и в раздел

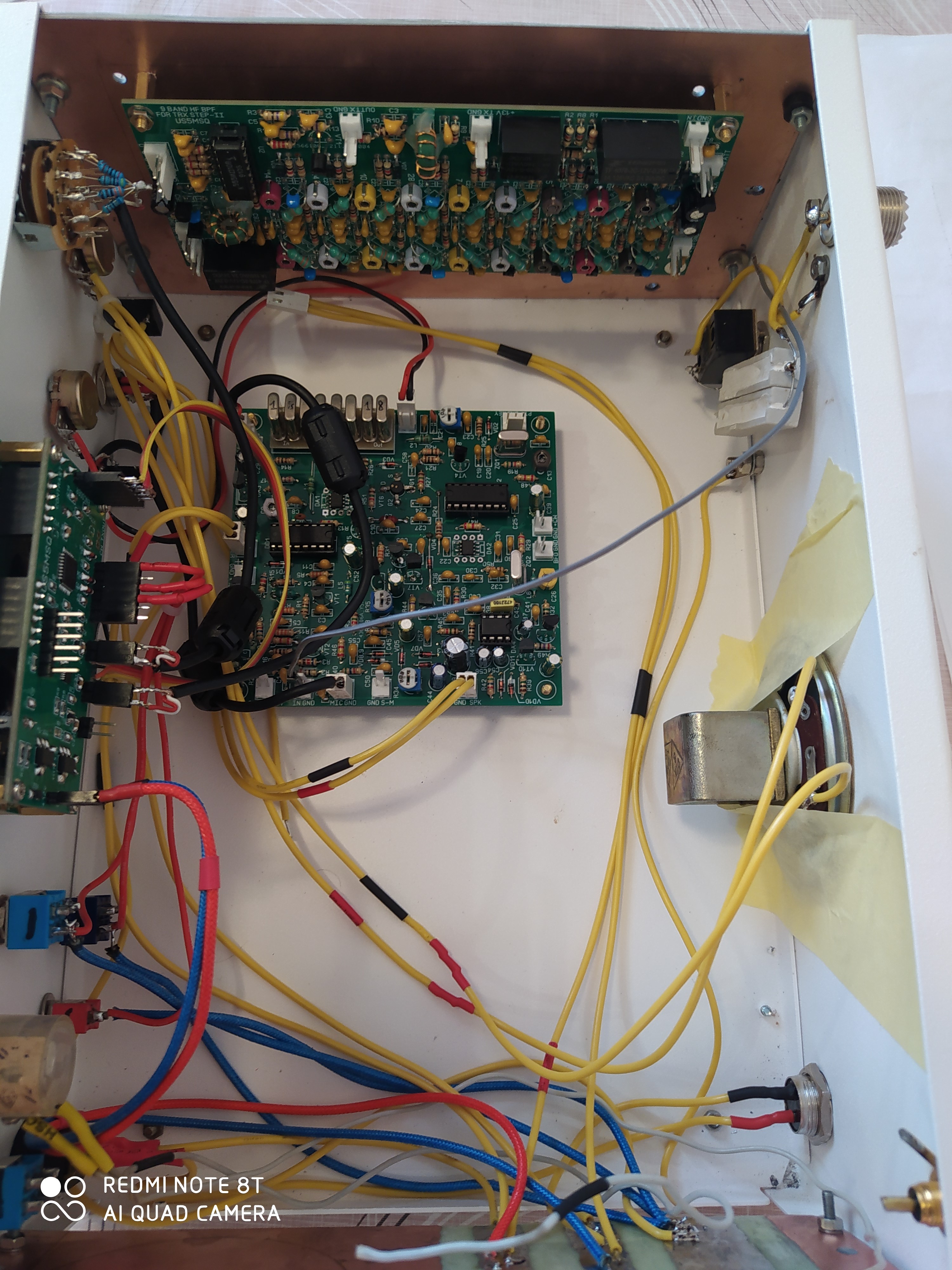

IF SSB ввел частоту 7997.084 т.е на 300 гц меньше. в раздел IF CW я так же ввел эту частоту. Я правильно делаю ? Подсскажите пожайлуста. Таак же прелагаю пару фото своего трансивера. Корпус неемного большоват но учитывая свою еще не опытность не стал лепить рлаты тесно. Огромное спасибо заа внимание. С Уважением Литвинюк Игорь.
Вложения
Аватара пользователя
zacharovich
Сообщения: 20
Зарегистрирован: 21 мар 2025, 18:43

Re: Трансивер STEP II

Сообщение zacharovich »

вот еще фото
Вложения
