УМ IRF510/RD16 для ТRX

[Vladimir827]

перемотал . теперь оконечный каскад уходит на возбуд при касании щупом вольтметра в точках кт4 кт5

[Vladimir827]

с возбудом разобрался , поставил колечки из ферита на затворы.
и вроде как ожил усилок. на частотах от 1 до 16 мгц 22-25 вольт на нагрузке
начиная с 16 мгц и до 31 плавно падает до 18 вольт , надеюсь что преамп это скорректирует
-------
на в ходе 200 мв.

[US5MSQ]

Вот и славно

[Alex 1]

Сергей Эдуардович, с праздником Вас! Насколько хуже будут вести себя в этом усилителе RD15HVF1(просто у меня осталась пара таких транзисторов)?

[US5MSQ]

Не знаю, не пробовал, но по идее, должны нормально работать

[Alex 1]

Попробую, поделюсь результатом, если конечно они к этому времени будут живы

[Alex 1]

Приветствую всех! Попробовал., RD15, таки пока работают. А вот результат меня несколько озадачил. Выходное напряжение по диапазонам 160м-22 В, 80м-34 В, 40м- 35 В, 30м-29 В, 20м-24 В, 17м-24 В, 15М-21 В, 12м-21 В, 10м-25 В. Причём в контрольных точках напряжения одинаковые по всем диапазонам, правда несколько выше указанных на схеме , КТ-1=1,2 В, КТ-2;3=5,6 В, КТ-4;5=7,7 В( все напряжения измерены в режиме SSB. Трансформаторы Тр3 и Тр4 выполненны на кольцах 12 мм, феррит 2300 мю, были покрыты зелёной эмалью.

[US9IFX]

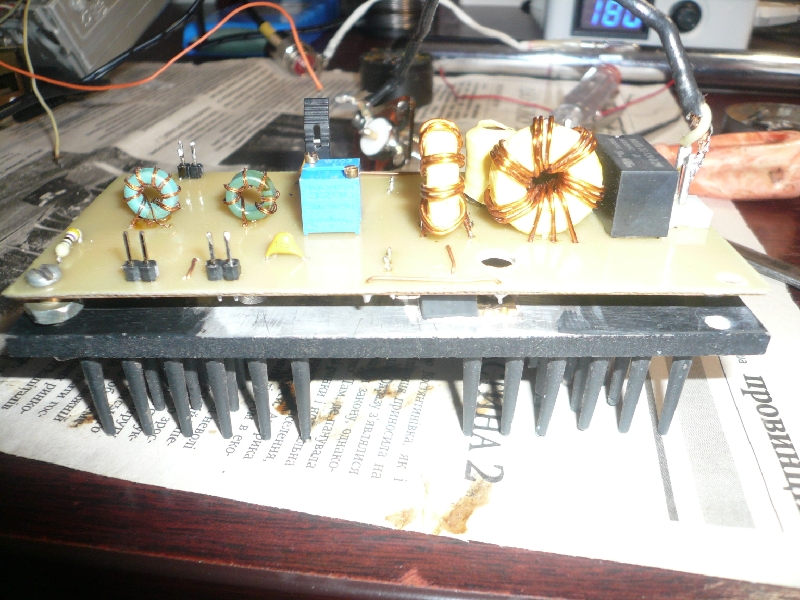

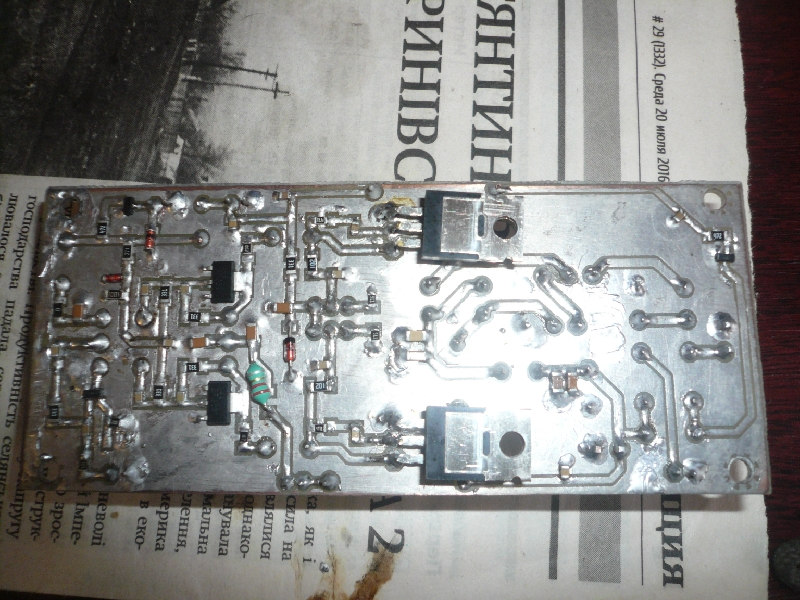

Поделюсь и я фото своего усилителя.Работает данный УМ в трансивере RadioN.С настройкой не возникло никаких проблем.Плату рисовал сам по фото на форуме.УМ на IRF 510 .Диапазоны 160,80,40 м.На нагрузке 50 ом выдаёт 20-25 вольт.Спасибо Вам Сергей Эдуардович за схему.

[US5MSQ]

Спасибо и Вам за фото. Аккуратно и добротно всё сделано.
Всегда приятно смотреть на хорошо выполненную конструкцию.

[UT6MAL]

Здравствуйте, Сергей.
В УМ на RD16 при включении выгорел BFG591(база-эмиттер короткое).
На вход подаю 0,35 - 0,4 в.
На КТ1- 1,5 в эфф, а на КТ2,3 - 0 в.
Заменил, включил, не работает.
Теперь на обоих база в обрыве, не звонится с эмиттером.
До этого три усилителя собрал, проблем не было.
Запаял, промыл, работает.
А тут вот такое.
Заказал транзисторы, но хочу разобраться в чём причина.
Плату проверил, детали тоже.
Подтолкните в какую нибудь сторону.
