Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Boris]

Вчера переделал переднюю панель ...

Профессионально выглядит...

[US5MSQ]

Вчера переделал переднюю панель под синтезатор Андрея UR3ILF...

Красиво!

[Alex 1]

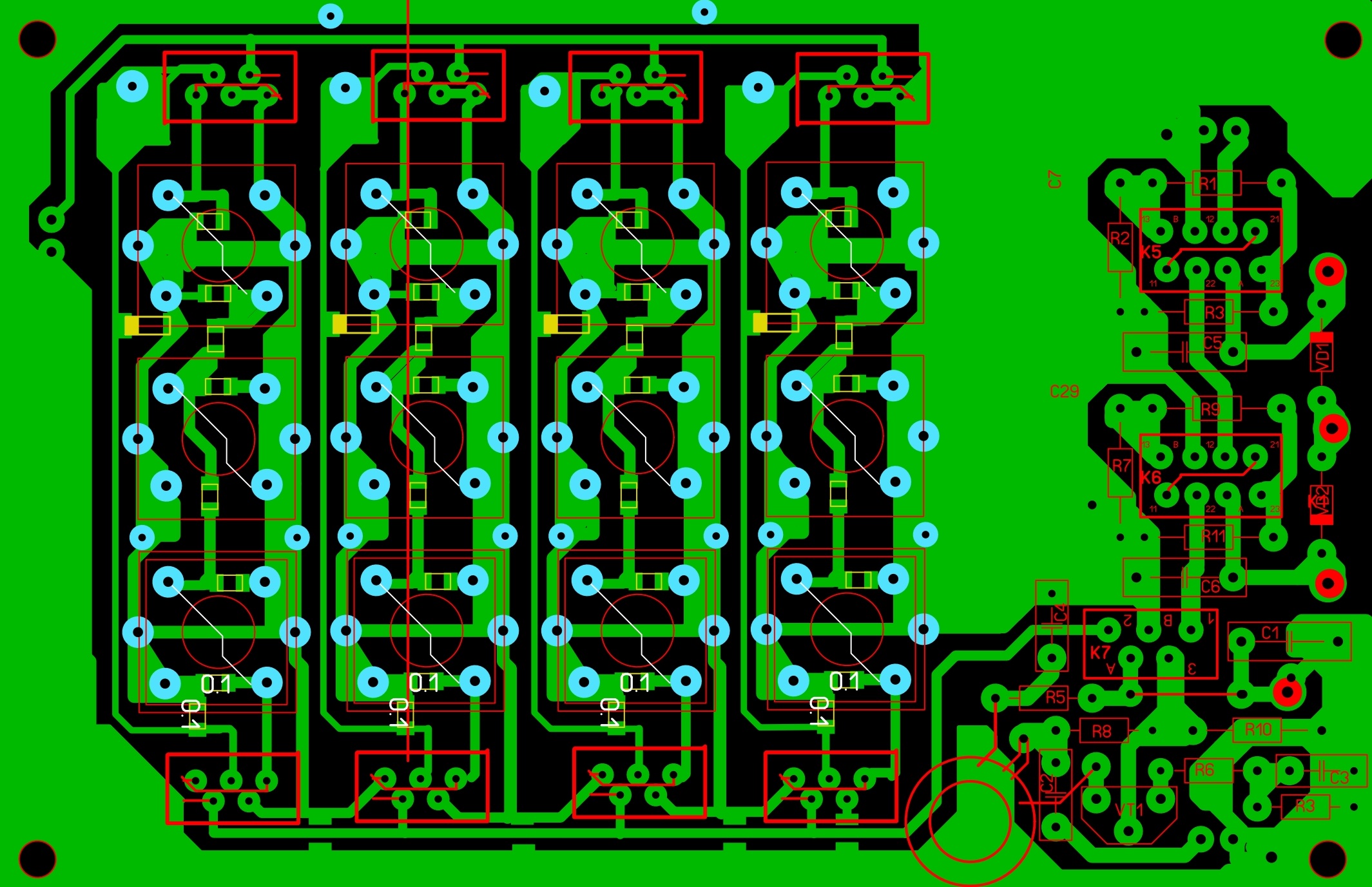

Вот ПП на 4 диапазона, может кому понадобится, и проверьте на ошибки, а то я мог и напартачить

[Alex 1]

Так, файл в ПП ДПФ не правильный диапазонные реле будут каком к верху! Выкладываю отредактированный. И попутно вопрос к Сергею, при использовании синтезатора на Si5351, ( в частности указывалось при использовании Ёжика) в двусигнальном режиме, сигнал BFO подаётся на базу Т15. В таком случае у меня на базу подаётся около 1 вольта эффективного, а вот на детектор попадает всего 0,35В эффективного, регулировки контура опорника приводят лиш к возбуждению самого опорника и падению опорного напряжения. Хотя если подать сигнал прямиком на резистор R50, уровень сигнала на детекторе будет порядка 0,5В эффективного. В каком случае будет более верно подавать сигнал?

[US5MSQ]

Здравствуйте.
Можно подавать сигнал прямо с выхода синтезатора непосредственно на смеситель, но лучше сделать так, как показано здесь viewtopic.php?f=23&t=144#p2959
Уровень сигнала на базе должен быть регулируемым и небольшим, порядка сотни мВэфф.

[Alex 1]

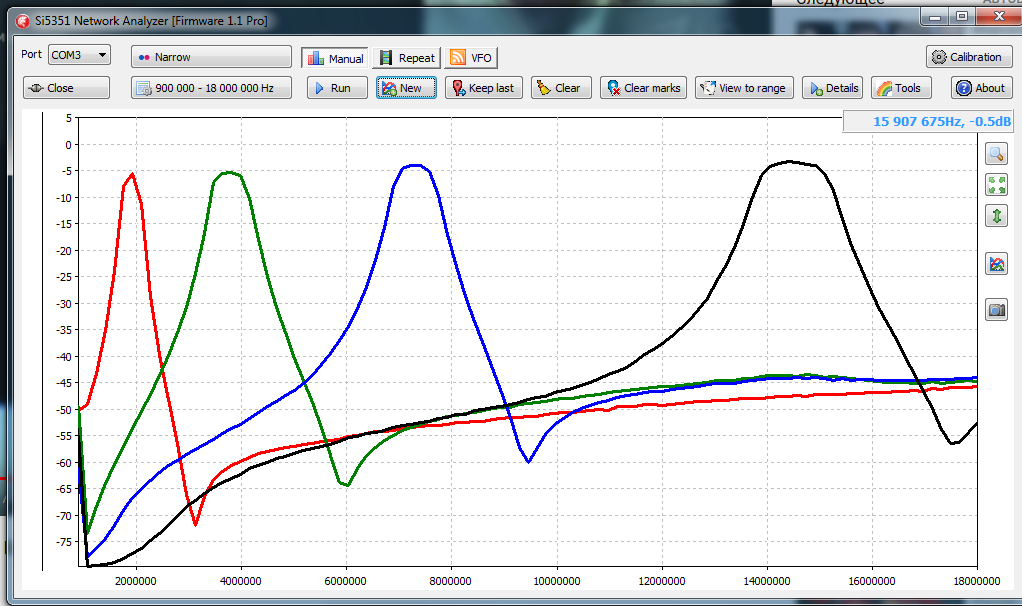

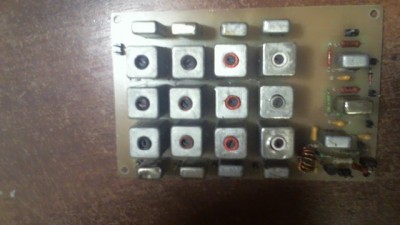

Сегодня закончил 4х диапазонный ДПФ, каркасы от болгарского ЛЁН( по ошибке напечатал ПП именно под них, а хотел под китайские крупного пошибу с выводами 7Х7 мм) привожу АЧХ с конденсаторами по "феншую", сиречь выкушенных из того же Льна.

[US5MSQ]

Хороший ПДФ получился, АЧХ почти идеальна!

[Alex 1]

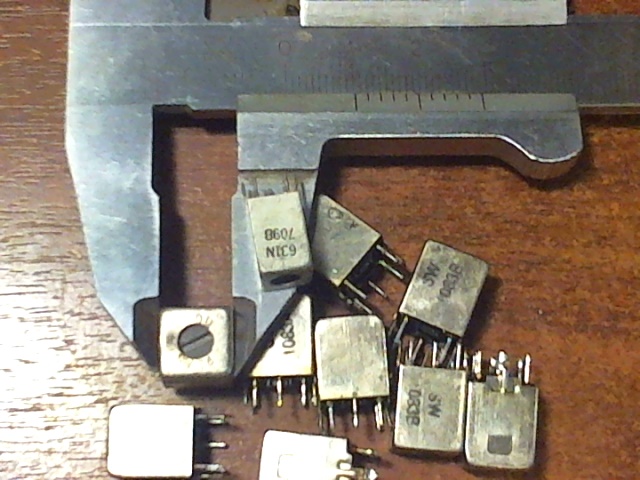

Не-а! Почти и идеальная, была бы с "правильными" контурами, при отсутствии китайских с чашечками, я бы предложил СБ-12А.

[US5MSQ]

За не имением гербовой бумаги пишем на простой...(С)

[Mityaj]

Alex 1 а можно количество витков для контуров
