Как вариант - Power-банк для ноута (или самосборный или покупной) или БП на трансформаторе. Все варианты конечно затратны, увы.evgeniy-minsk@mail.ru писал(а):И на себя бусы с омидоновых колец. Чтоб нефонил. Не помогает. Сразу пробовал.
Трансивер STEP II
Re: Трансивер STEP II
Re: Трансивер STEP II
Вместо того чтобы юродствовать, возьмитесь и сделайте гальваническую развязку между компьютером и трансивером.evgeniy-minsk@mail.ru писал(а):И на себя бусы с омидоновых колец. Чтоб нефонил.
Избавит от всех проблем на 100% и навсегда.
Схем развязки RS232 на оптронах или спец сборках в интернете куча. Даже звук можно оптронами развязать.
Например схема NWT-7Ex:


Стоимость одной микросборки ADUM1201стартует от $1,3
- UT1LY
- Сообщения: 41
- Зарегистрирован: 28 фев 2018, 16:03
- Позывной: UT1LY
- Откуда: Харьковская обл. п.Шевченково
Re: Трансивер STEP II

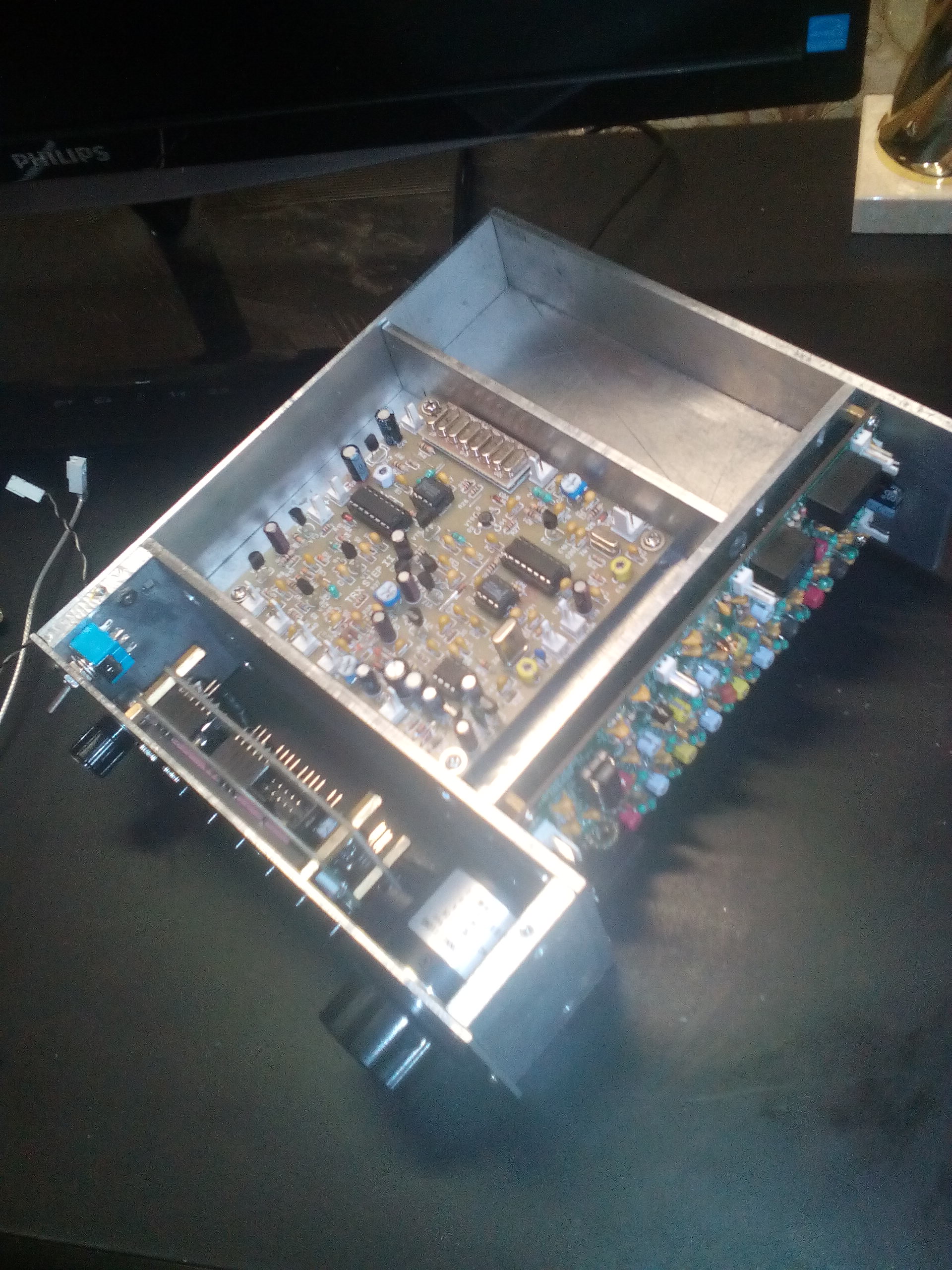

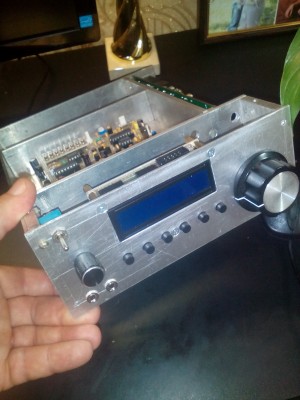

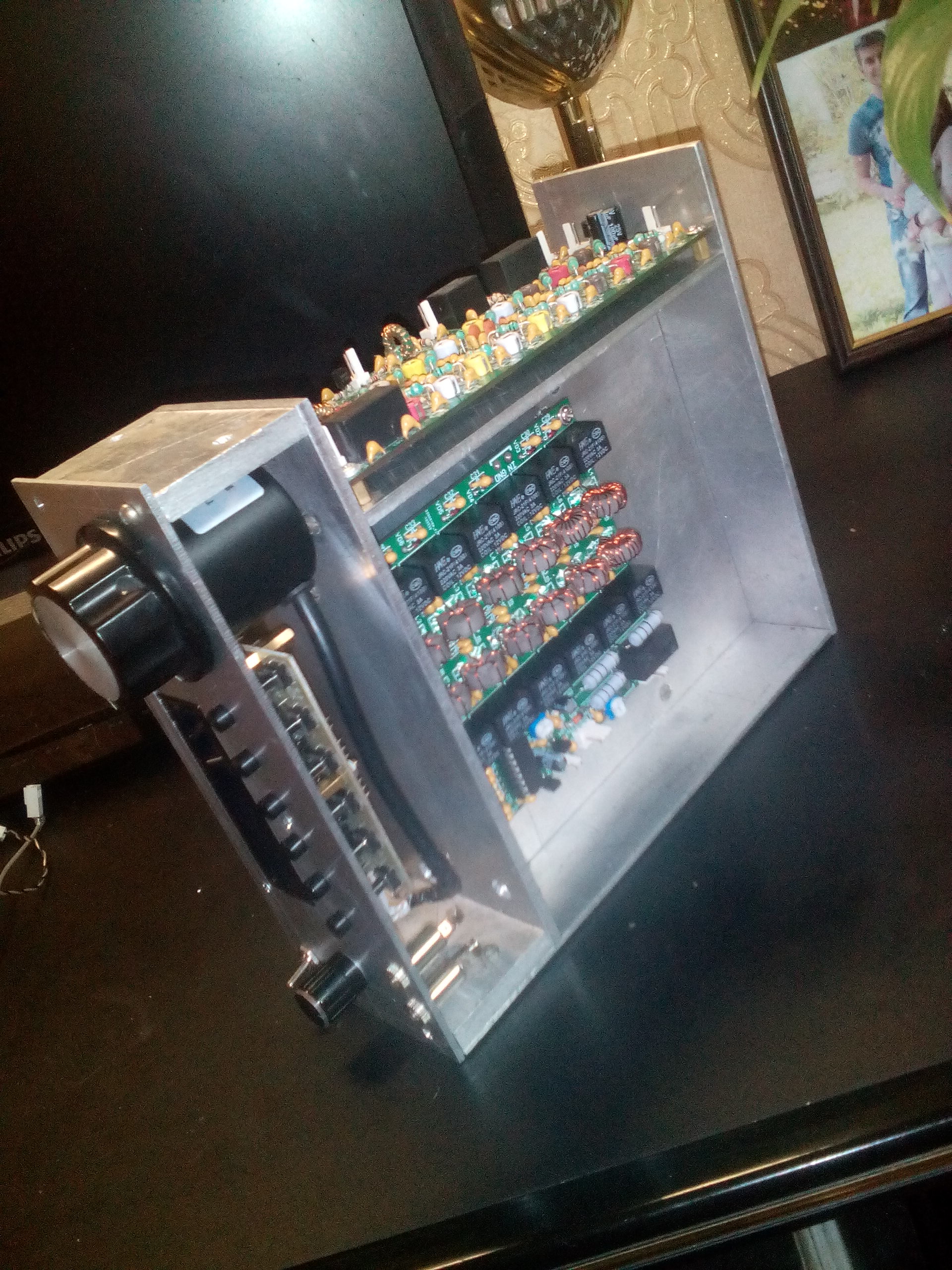

наверное самая маленькая версия трансивера, отсутствуют только соединительные шлейфы и отсек для УМ еще пустой) размеры корпуса высота 7 см ширина 17 глубина 20 см , кожух будет цельный - согнут со стали от крышек корпусов ПК) благо их полно сейчас), само шасси вырезано с дюрали толщиной 4 мм, передняя панель и бокавая крышка с дюрали 2 мм.. в нижней части (с другой стороны от УМ) будет еще прикручен радиатор - ну на всяк случай)
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Спасибо за фото. Здорово получается, замечательная конструкция, очень солидно сделан - прямо промышленный образец!
Спасибо за фото. Здорово получается, замечательная конструкция, очень солидно сделан - прямо промышленный образец!
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
Здравствуйте, Сергей Эдуардович!

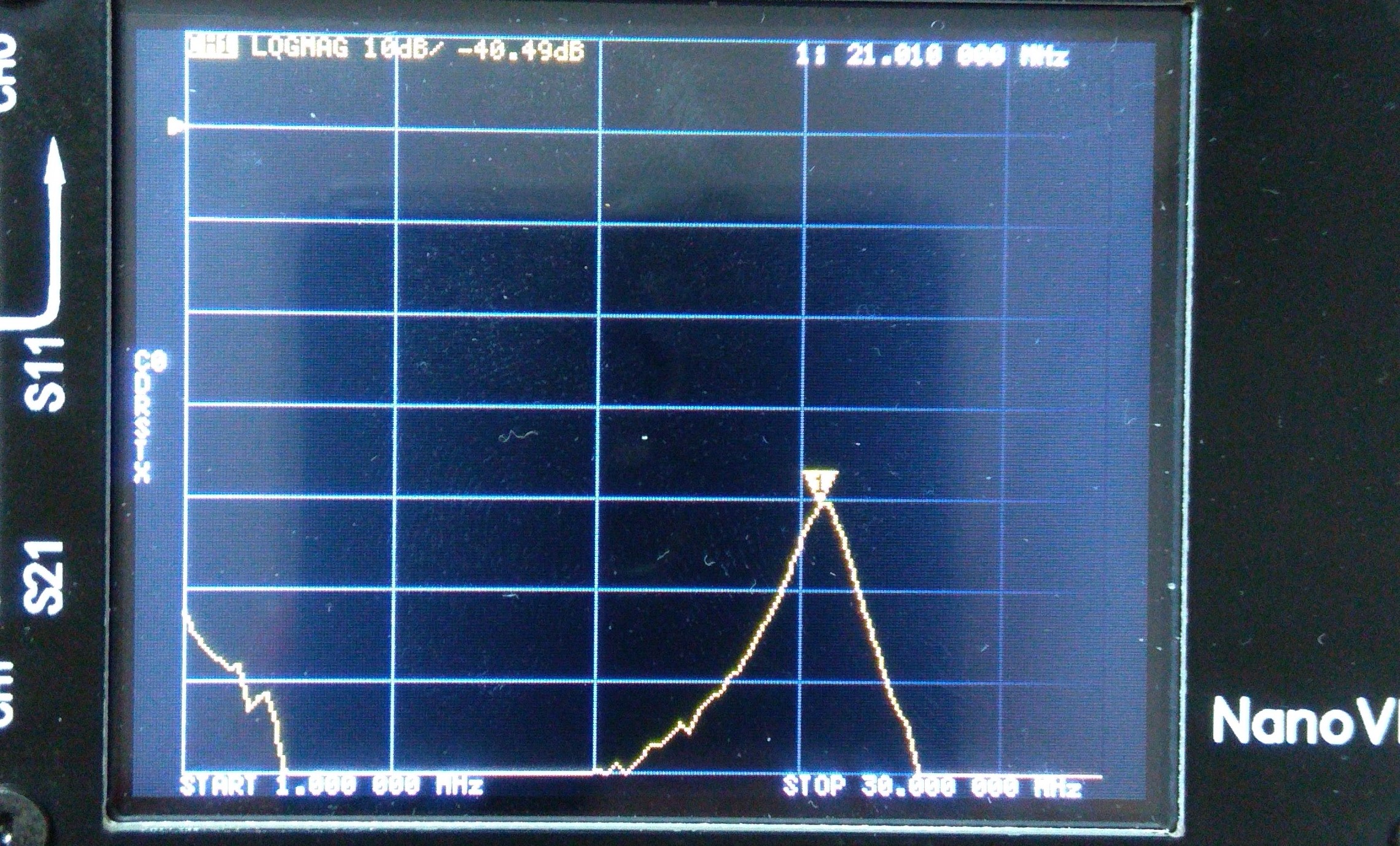

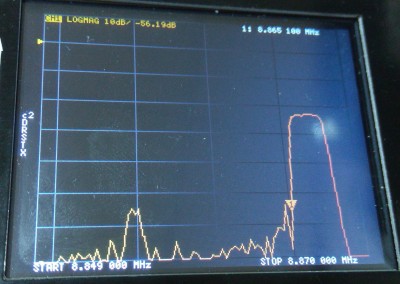

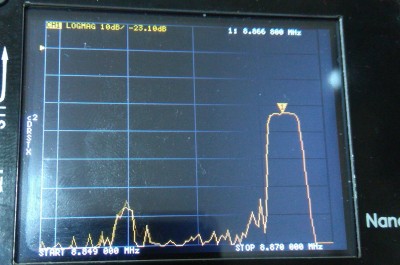

Если Вас не затруднит. Собрал трансивер из набора. Проверил и настроил все по инструкции. Решил посмотреть сквозную АЧХ тракта. Сигнал подавал на С1, а снимал со стока VT6 через разделительный конденсатор, все по инструкции. Подскажите пожалуйста, все ли нормально, смущают всплески перед полосой пропускания кварцевого фильтра, причем полоса стоит на месте, а всплески подвижные, все время меняются. Еще вопрос: сигнал на уровне -23,1dВ в полосе фильтра это нормально? И последнее, снял (случайно) АЧХ тракта во всем диапазоне 1-30 МГц, все ли там в порядке?
Если Вас не затруднит. Собрал трансивер из набора. Проверил и настроил все по инструкции. Решил посмотреть сквозную АЧХ тракта. Сигнал подавал на С1, а снимал со стока VT6 через разделительный конденсатор, все по инструкции. Подскажите пожалуйста, все ли нормально, смущают всплески перед полосой пропускания кварцевого фильтра, причем полоса стоит на месте, а всплески подвижные, все время меняются. Еще вопрос: сигнал на уровне -23,1dВ в полосе фильтра это нормально? И последнее, снял (случайно) АЧХ тракта во всем диапазоне 1-30 МГц, все ли там в порядке?
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
На первый взгляд вроде бы всё нормально. При таких измерениях важно не перегружать измеряемый тракт. Если снимали сигнал высокоомным пробником, уровень то -23,1dВm (я надеюсь, что указано именно в дБм - т.е. отсчёт сделан от уровня 0дБм (0,224 мВэфф)) в пределах ДД тракта, а вот если у вашего прибора 50-омный вход, то возможно была перегрузка - проверяется элементарно - при снижении уровня испытательного сигнала на 10 и 20 дБ форма АЧХ (по крайней мере - её верхушки) не должна заметно изменятся
На первый взгляд вроде бы всё нормально. При таких измерениях важно не перегружать измеряемый тракт. Если снимали сигнал высокоомным пробником, уровень то -23,1dВm (я надеюсь, что указано именно в дБм - т.е. отсчёт сделан от уровня 0дБм (0,224 мВэфф)) в пределах ДД тракта, а вот если у вашего прибора 50-омный вход, то возможно была перегрузка - проверяется элементарно - при снижении уровня испытательного сигнала на 10 и 20 дБ форма АЧХ (по крайней мере - её верхушки) не должна заметно изменятся
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
Все понято, спасибо!
Сигнал снимал 50 омным входом. Попробую снизить уровень тестового сигнала на 10 и 20 дБ и заново снять АЧХ.
Сигнал снимал 50 омным входом. Попробую снизить уровень тестового сигнала на 10 и 20 дБ и заново снять АЧХ.
- UT1LY
- Сообщения: 41
- Зарегистрирован: 28 фев 2018, 16:03
- Позывной: UT1LY
- Откуда: Харьковская обл. п.Шевченково
Re: Трансивер STEP II
.. а все таки эфир на "верхних" диапазонах чище когда частота Ежика выше частоты опорного генератора , вещалок нет даже намека в любое время суток) ...вот я и задумался возможно ли, без сильных переделок ) , сдвигать опорный генератор основной платы коммутируя релюшкой контур или емкость т.е сделать переключение боковых используя внутренний генератор на основной плате?
- US5MSQ
- Сообщения: 5166
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Почему нет... Схема опорника это допускает, разве что придётся навесом установить реле, а сигнал управления брать с выходов синтезатора LSB и USB
Можно обойтись и без реле, если коммутировать ключом на полевике согласно схемы. при этом триммером С26 выставляем частоту опоры примерно на 300 Гц выше полосы пропускания, а вновь введённым (вместо С28) триммером - примерно на 300 Гц ниже полосы пропускания
Почему нет... Схема опорника это допускает, разве что придётся навесом установить реле, а сигнал управления брать с выходов синтезатора LSB и USB
Можно обойтись и без реле, если коммутировать ключом на полевике согласно схемы. при этом триммером С26 выставляем частоту опоры примерно на 300 Гц выше полосы пропускания, а вновь введённым (вместо С28) триммером - примерно на 300 Гц ниже полосы пропускания
- Вложения
-
- Схема переключения опорной частоты TRX STEP II.GIF (4.75 КБ) 2228 просмотров
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- UT1LY
- Сообщения: 41
- Зарегистрирован: 28 фев 2018, 16:03
- Позывной: UT1LY
- Откуда: Харьковская обл. п.Шевченково
Re: Трансивер STEP II
US5MSQ писал(а):Здравствуйте.
Почему нет... Схема опорника это допускает, разве что придётся навесом установить реле, а сигнал управления брать с выходов синтезатора LSB и USB
Можно обойтись и без реле, если коммутировать ключом на полевике согласно схемы. при этом триммером С26 выставляем частоту опоры примерно на 300 Гц выше полосы пропускания, а вновь введённым (вместо С28) триммером - ниже примерно на 300 Гц выше полосы пропускания
...гениально) !! спасибо!!
